帶通濾波器

時間:2023-06-12 16:30 來源:未知 作者:小久 人氣:
【導讀】:帶通濾波器(band-passfilter)是一個允許特定頻段的波通過同時屏蔽其他頻段的設備。比如RLC振蕩回路就是一個模擬帶通濾波器。 帶通濾波器 資料 中文名:帶通濾波器 外文名:band-passfilter 相對...

帶通濾波器(band-passfilter)是一個允許特定頻段的波通過同時屏蔽其他頻段的設備。比如RLC振蕩回路就是一個模擬帶通濾波器。

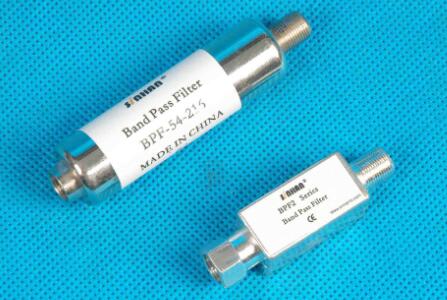

帶通濾波器

帶通濾波器資料

  • 中文名:帶通濾波器
  • 外文名:band-passfilter
  • 相對概念:帶阻濾波器
  • 本質:允許特定頻段的波通過的設備
  • 舉例:RLC振蕩回路

定義

帶通濾波器是指能通過某一頻率范圍內的頻率分量、但將其他范圍的頻率分量衰減到極低水平的濾波器,與帶阻濾波器的概念相對。一個模擬帶通濾波器的例子是電阻-電感-電容電路(RLCcircuit)。這些濾波器也可以用低通濾波器同高通濾波器組合來產生.

工作原理

有源帶通濾波器電路

一個理想的帶通濾波器應該有一個完全平坦的通帶,在通帶內沒有放大或者衰減,并且在通帶之外所有頻率都被完全衰減掉,另外,通帶外的轉換在極小的頻率范圍完成。

實際上,并不存在理想的帶通濾波器。濾波器并不能夠?qū)⑵谕l率范圍外的所有頻率完全衰減掉,尤其是在所要的通帶外還有一個被衰減但是沒有被隔離的范圍。這通常稱為濾波器的滾降現象,并且使用每十倍頻的衰減幅度的dB數來表示。通常,濾波器的設計盡量保證滾降范圍越窄越好,這樣濾波器的性能就與設計更加接近。然而,隨著滾降范圍越來越小,通帶就變得不再平坦,開始出現“波紋”。這種現象在通帶的邊緣處尤其明顯,這種效應稱為吉布斯現象。

除了電子學和信號處理領域之外,帶通濾波器應用的一個例子是在大氣科學領域,很常見的例子是使用帶通濾波器過濾最近3到10天時間范圍內的天氣數據,這樣在數據域中就只保留了作為擾動的氣旋。

在頻帶較低的剪切頻率f1和較高的剪切頻率f2之間是共振頻率,這里濾波器的增益最大,濾波器的帶寬就是f2和f1之間的差值。

典型應用

許多音響裝置的頻譜分析器均使用此電路作為帶通濾波器,以選出各個不同頻段的信號,在顯示上利用發光二極管點亮的多少來指示出信號幅度的大小。這種有源帶通濾波器的中心頻率,在中心頻率fo處的電壓增益Ao=B3/2B1,品質因數,3dB帶寬B=1/(п*R3*C)也可根據設計確定的Q、fo、Ao值,去求出帶通濾波器的各元件參數值。R1=Q/(2пfoAoC),R2=Q/((2Q2-Ao)*2пfoC),R3=2Q/(2пfoC)。上式中,當fo=1KHz時,C取0.01Uf。此電路亦可用于一般的選頻放大。有源帶通濾波器電路

此電路亦可使用單電源,只需將運放正輸入端偏置在1/2V+并將電阻R2下端接到運放正輸入端既可。
